Kamera, Seslendirme ve IPTV Aynı Ağda Nasıl Çakışır? Ortak Altyapıda Sık Yapılan Planlama Hatası
Bir otelin koridorlarında kamera görüntüsü donuyor, lobideki anons cızırtılı çıkıyor ve misafir odasındaki IPTV yayını ara ara kesiliyor. Üç ayrı sistem, üç ayrı şikâyet gibi görünse de aslında hepsi aynı kök nedene işaret edebilir: kamera, seslendirme ve IPTV trafiğinin aynı ağ altyapısında doğru ayrıştırılmadan taşınması. Bu yazıda, ortak altyapıda sık yapılan bu planlama hatasını belirtileri, nedenleri ve doğru yaklaşımıyla ele alıyoruz.
Sorun Sahnesi: Üç Sistem, Tek Ağ, Çok Şikâyet
Büyük oteller, okullar, hastaneler ve kampüsler gibi tesislerde IP tabanlı kamera (CCTV), genel amaçlı IP seslendirme ve IPTV sistemleri, uygun kapasite ve segmentasyon tasarımıyla genellikle aynı fiziksel kablolama ve aynı aktif cihazlar üzerinden taşınabilir. Ancak yangın tahliyesi amacı taşıyan acil anons/voice alarm sistemleri ayrı değerlendirilmelidir; bu sistemlerde ilgili yangın mevzuatı, TS EN 54 ailesi ve üreticinin sertifikalı sistem mimarisi esas alınmalıdır. Genel amaçlı sistemlerde bile trafik karakterleri birbirinden çok farklıdır ve ayrıştırma doğru yapılmadığında birbirlerini bozmaya başlarlar.
Belirtiler: Kullanıcı ve İşletme Ne Fark Eder?
Sorun ilk başta teknik bir arıza gibi değil, dağınık şikâyetler olarak ortaya çıkar. Belirtileri teknik olmayan bir dille sıralamak, sorunun aslında tek bir altyapıdan kaynaklandığını görmeyi kolaylaştırır:
- Kamera görüntüsünde donma, kare atlama veya kayıt boşlukları
- Anons ve seslendirmede cızırtı, gecikme veya kesik ses
- IPTV yayınında pikselleşme, donma veya kanal geçişlerinde yavaşlık
- Yoğun saatlerde (check-in, vardiya değişimi, etkinlik) belirtilerin artması
- Ağ yöneticisinin 'her şey bağlı ama bir şeyler yanlış' hissi
Belirti, Olası Neden ve Kontrol Noktası
Belirtileri kök nedenlerden ayırmak, doğru müdahaleyi seçmek için ilk adımdır. Aşağıdaki tablo, sahada en sık karşılaşılan durumları özetler:
| Belirti | Olası Neden | Ne Kontrol Edilmeli |
|---|---|---|
| Kamera görüntüsü donuyor | Yetersiz uplink kapasitesi, paket kaybı, yüksek bitrate/toplam trafik, switch veya kayıt sistemi darboğazı, yanlış multicast/unicast tasarımı ya da fiziksel bağlantı problemi | Port/uplink kullanımı, packet loss, switch kapasitesi, NVR/VMS performansı ve kablolama kontrol edilir |
| Anons cızırtılı/gecikmeli | Ses trafiğinin veri trafiğiyle aynı öncelikte taşınması | QoS (hizmet kalitesi) önceliklendirmesi |
| IPTV pikselleşiyor | Multicast trafiğinin yanlış yönlendirilmesi, bant genişliği darboğazı | Multicast yapılandırması ve omurga kapasitesi |
| Yoğun saatte her şey yavaşlıyor | Switch işlem kapasitesinin ve port hızlarının yetersizliği | Switch modeli, port hızları ve yük testi |
| Bir sistem diğerini etkiliyor | Sistemlerin aynı broadcast domain'inde tutulması | Segmentasyon ve izolasyon politikaları |
Basit Çözümler Neden Çoğu Zaman Yetmez?
Bu tür sorunlarda ilk refleks genellikle 'daha güçlü bir switch almak' ya da 'birkaç kamera daha eklemek' olur. Ancak sorun çoğu zaman tek bir cihazın gücünden değil, tasarımın kendisinden kaynaklanır. Kamera, seslendirme ve IPTV trafiği aynı broadcast domain'inde tutulduğunda, bir sistemin yayın trafiği diğerlerinin paketlerini boğabilir. VLAN ayrımı yapılsa bile, ayrım yalnızca mantıksal düzeyde kalırsa ve switch'in işlem kapasitesi, port hızları veya omurga bant genişliği gibi faktörler yetersiz kalırsa, bu ayrım tek başına performans sorunlarını ortadan kaldırmayabilir. Ayrıca güç (PoE) bütçesi, kabinet konumları ve kablolama kalitesi gibi fiziksel etkenler de göz ardı edildiğinde, yazılımsal ayarlar tek başına çözüm üretmez.
Doğru Planlama İçin Çerçeve
Ortak altyapıda birden fazla sistemi taşırken planlamayı şu başlıklar etrafında kurmak, çakışmaları baştan önler:
- Mevcut durum: Hangi sistemler hangi cihazlara bağlı, trafik hacmi ne kadar?
- Gelecek kapasitesi: Kamera sayısı, IPTV kanal sayısı ve anons bölgeleri büyüyecek mi?
- Fiziksel kısıtlar: Kabinet konumları, kablo güzergâhları ve mesafeler uygun mu?
- Sistem bağımlılıkları: Hangi sistem kritik, hangisi kesintiye tahammül edemez?
- Güvenlik ihtiyacı: Kamera ve erişim kontrolü gibi sistemler ayrı güvenlik politikası gerektiriyor mu?
- Bakım modeli: Sistemler kim tarafından, nasıl izlenecek ve güncellenecek?
Doğru Bir Proje Planı Neleri İçermeli?
Çakışmayı önleyen bir proje planı, yalnızca cihaz listesinden ibaret değildir. Kapsamın doğru kurulması için şu adımların birlikte ele alınması gerekir:
DataSET'in Saha Perspektifi
DataSET, 1995'ten bu yana otel, kampüs, kamu binası ve büyük tesis projelerinde yapısal kablolama, ağ sistemleri ve zayıf akım çözümlerini birlikte ele alıyor. Bu tür projelerde uzun vadeli değeri belirleyen şey, yalnızca seçilen switch modeli ya da kablo kategorisi değil; sistemlerin birbirinden doğru ayrıştırılması, trafik önceliklerinin tanımlanması ve dokümantasyonun proje boyunca güncel tutulmasıdır. Kamera, seslendirme ve IPTV gibi farklı karakterdeki sistemler tek bir altyapıda buluştuğunda, entegrasyonu ürün bazında değil, sistem bağımlılıkları ve kapasite bazında düşünmek gerekir.

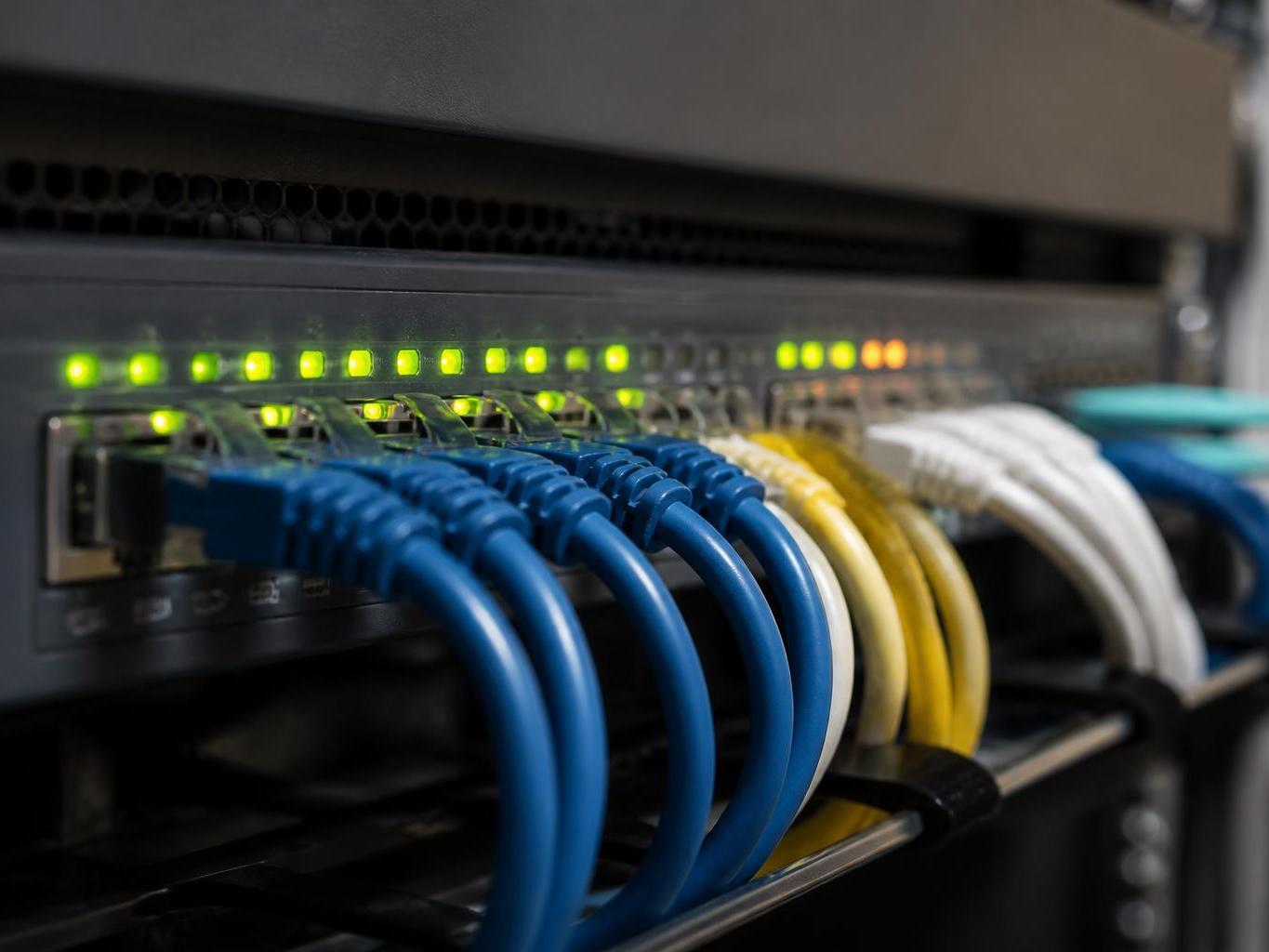

Sahadan not: Beş yıldızlı bir otel projesinde kamera, seslendirme ve IPTV sinyalleri aynı switch'lere bağlanmış, VLAN ayrımı yetersiz kalınca sistemler birbirini bozmaya başlamıştı. Sorun, yalnızca yazılımsal ayarlarla değil, yetersiz switch donanımının değiştirilmesi ve trafiğin doğru segmentlere ayrılmasıyla çözüldü. Bu vaka, 'her şeyi aynı switch'e bağlamak' yaklaşımının görünürde tasarruf sağlasa da işletme aşamasında pahalıya mal olabileceğini gösteriyor.
Proje Başlamadan Önce Sorulacak Sorular
- ✓Hangi sistemler aynı fiziksel altyapıyı paylaşacak ve trafik hacimleri ne kadar?
- ✓Kamera, seslendirme ve IPTV için ayrı VLAN'lar tanımlandı mı?
- ✓Kritik sistemler için QoS önceliklendirmesi yapıldı mı?
- ✓Switch işlem kapasitesi ve port hızları toplam trafiği karşılıyor mu?
- ✓PoE bütçesi tüm uç cihazları (kamera, erişim noktası vb.) besleyecek mi?
- ✓Omurga bant genişliği yoğun saat trafiğini kaldırabilecek mi?
- ✓Kablo güzergâhları ve kabinet konumları gelecekteki genişlemeye uygun mu?
- ✓Etiketleme ve dokümantasyon proje boyunca güncel tutulacak mı?
- ✓Bakım ve izleme sorumlulukları netleştirildi mi?
