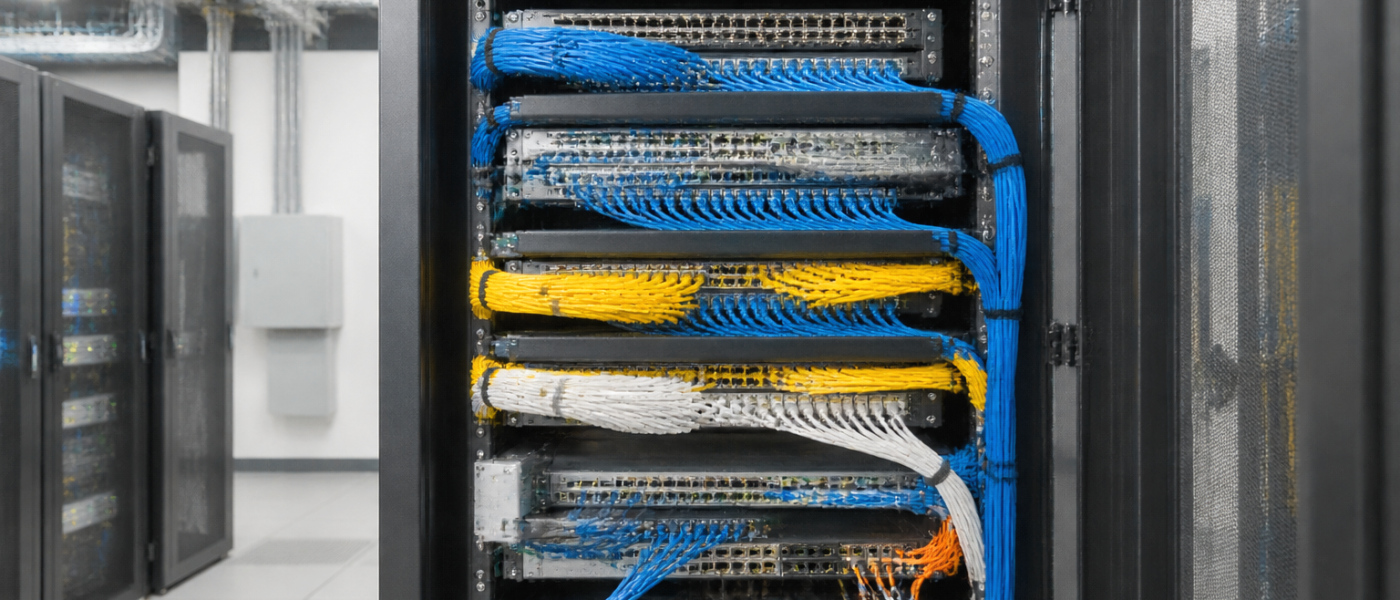

Yapısal Kablolama Nedir? Modern Binaların Görünmeyen Dijital Altyapısı
Bir ofiste internet yavaşladığında, toplantı odasında görüntülü görüşme kesildiğinde veya yeni bir katta cihazlar ağa sağlıklı bağlanamadığında sorun çoğu zaman yalnızca modem, switch veya Wi-Fi cihazı değildir. Altta çalışan fiziksel altyapı doğru planlanmadıysa, en iyi ağ cihazları bile beklenen performansı veremez. Yapısal kablolama bu nedenle modern binaların görünmeyen ama kritik dijital omurgasıdır.
Yapısal kablolama kısaca nedir?
Yapısal kablolama; bir bina, ofis, kampüs, otel, okul, fabrika veya veri merkezinde veri, ses ve video sinyallerinin düzenli, ölçeklenebilir ve yönetilebilir şekilde iletilmesini sağlayan kablolama altyapısıdır.
Bu altyapı yalnızca kablodan ibaret değildir. Kablo güzergahları, patch paneller, kabinetler, prizler, konnektörler, sonlandırma işlemleri, testler, etiketleme ve dokümantasyon birlikte ele alınır.
Kısaca: Yapısal kablolama, bina içindeki ve gerektiğinde binalar arasındaki dijital sistemlerin güvenilir şekilde konuşmasını sağlayan standartlı fiziksel altyapıdır.
Yapısal kablolama toplam altyapının neresinde yer alır?
Kurumsal bilişim altyapısı çoğu zaman ağ cihazları, sunucular, güvenlik duvarları, Wi-Fi erişim noktaları veya kameralar üzerinden konuşulur. Ancak bu sistemlerin tamamı fiziksel bağlantı altyapısına dayanır.
Yapısal kablolama şu sistemlerin sağlıklı çalışması için temel rol oynar:
- LAN, WAN ve WLAN ağ sistemleri
- Bilgisayar, yazıcı, IP telefon ve access point bağlantıları
- IP CCTV kamera sistemleri
- Access control ve zayıf akım sistemleri
- Ses ve video konferans sistemleri
- Veri merkezi, sistem odası ve kabinet bağlantıları
- Binalar arası fiber optik omurga altyapısı
Bu yüzden yapısal kablolama, yalnızca inşaat veya elektrik işi olarak görülmemelidir. IT, ağ, güvenlik, zayıf akım ve tesis yönetimi kararlarını doğrudan etkileyen bir altyapı disiplinidir.
Temel bileşenler nelerdir?
Sağlıklı bir yapısal kablolama sistemi, sahada birbirini tamamlayan birçok bileşenden oluşur. Her bileşenin görevi net olmalı, sistem bütün olarak test edilmeli ve belgelenmelidir.
| Bileşen | Görevi | Planlamada dikkat edilmesi gereken |
|---|---|---|
| Bakır kablo | Kat, oda ve çalışma alanlarında veri iletimi sağlar. | Kablo kategorisi, mesafe, uygulama ihtiyacı ve gelecek kapasite birlikte değerlendirilmelidir. |
| Fiber optik kablo | Yüksek bant genişliği ve uzun mesafe bağlantılar için omurga oluşturur. | Bina, kampüs, fabrika ve veri merkezi senaryolarında omurga tasarımının merkezindedir. |
| Patch panel | Kabloların kabinet içinde düzenli sonlandırılmasını sağlar. | Etiketleme ve port yönetimi bakım süreçlerini doğrudan etkiler. |
| Kabinet | Patch panel, switch, router ve ilgili ekipmanları düzenli şekilde barındırır. | Konum, havalandırma, enerji, UPS ve fiziksel erişim planlanmalıdır. |
| Data prizi ve konnektör | Kullanıcı cihazlarının ağa bağlandığı uç noktayı oluşturur. | Doğru sonlandırma ve test, performans için kritiktir. |
| Test ve etiketleme | Hattın doğru çalıştığını ve sonradan yönetilebilir olduğunu kanıtlar. | Proje tesliminin teknik güvenilirliğini belirleyen ana adımdır. |
Gerçek bir binada nasıl çalışır?
Yeni bir ofis katı düşünelim. Çalışma masalarında bilgisayarlar, toplantı odalarında video konferans sistemleri, tavanda access pointler, girişlerde kartlı geçiş cihazları ve ortak alanlarda IP kameralar bulunur. Bu cihazların her biri farklı görev yapar; ancak çoğu, kabinetlerde sonlanan düzenli bir kablolama altyapısı üzerinden ağa dahil olur.
Kat içindeki data prizlerinden gelen hatlar patch panellerde toplanır. Patch panellerden switchlere geçilir. Switchler, ağ güvenliği, internet erişimi, sunucular ve diğer sistemlerle ilişkilendirilir. Birden fazla bina veya uzak mesafe varsa, fiber optik omurga devreye girer. Böylece kullanıcı cihazları, güvenlik sistemleri, Wi-Fi erişim noktaları ve merkezi sistemler tek bir planlı altyapı üzerinde yönetilebilir.
Yapısal kablolama seçerken hangi kriterlere bakılmalı?
Doğru kablolama kararı yalnızca bugünkü cihaz sayısına göre verilmemelidir. Bina kullanım şekli, büyüme planı, cihaz yoğunluğu, güvenlik ihtiyaçları ve bakım modeli birlikte değerlendirilmelidir.
- Kullanım amacı: Ofis, kampüs, otel, okul, fabrika veya veri merkezi farklı altyapı ihtiyaçları doğurur.
- Cihaz yoğunluğu: Bilgisayar, telefon, kamera, access point, sensör ve zayıf akım cihazlarının sayısı planlanmalıdır.
- Mesafe: Kat içi bağlantılar ile binalar arası bağlantılar aynı teknolojiyle çözülmeyebilir.
- Bant genişliği: Bugünkü hız kadar gelecekteki veri ihtiyacı da düşünülmelidir.
- Bakım kolaylığı: Etiketleme, patch düzeni ve dokümantasyon sonradan müdahaleyi kolaylaştırır.
- Güvenlik ve süreklilik: Kritik sistemlerde yedeklilik, fiziksel güvenlik ve enerji altyapısı birlikte ele alınmalıdır.
- Genişleme planı: Yeni kat, yeni bina, daha fazla kamera, daha yoğun Wi-Fi veya daha hızlı switch ihtiyacı önceden hesaba katılmalıdır.
Sık yapılan hatalar
Yapısal kablolama uzun yıllar kullanılan bir altyapı olduğu için proje başındaki küçük hatalar, ileride daha büyük operasyonel sorunlara dönüşebilir.
- Yalnızca bugünkü ihtiyaca göre planlamak: Ofis büyüdüğünde, kamera sayısı arttığında veya Wi-Fi yoğunluğu yükseldiğinde altyapı yetersiz kalabilir.
- Etiketleme ve dokümantasyonu sona bırakmak: Arıza ve değişiklik süreçleri uzar, portların neye hizmet ettiği belirsizleşir.
- Kabinet yerleşimini hafife almak: Enerji, havalandırma, fiziksel erişim ve kablo düzeni ileride bakım maliyetini etkiler.
- Fiber omurgayı geç düşünmek: Kampüs, fabrika ve çok binalı yapılarda uzun mesafe ve yüksek bant genişliği ihtiyacı baştan değerlendirilmelidir.
- Test süreçlerini formalite görmek: Sonlandırma kalitesi ve hat performansı belgelenmeden sistemin uzun vadeli güvenilirliği netleşmez.
- Wi-Fi, CCTV ve zayıf akımı ayrı ayrı planlamak: Bu sistemler çoğu zaman aynı fiziksel altyapıya, enerjiye ve ağ tasarımına bağımlıdır.

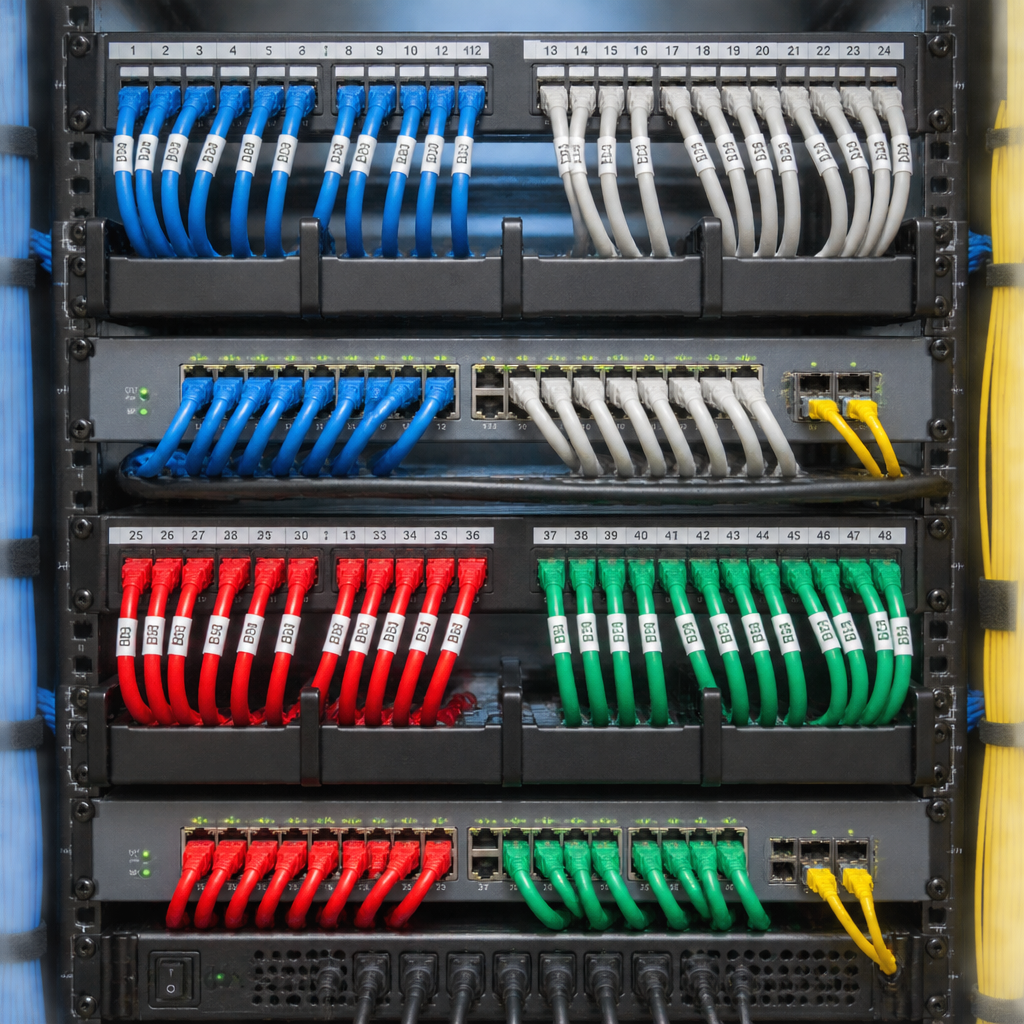

DataSET sahadan not
DataSET'in yapısal kablolama tecrübesi, ofislerden kampüslere, otellerden üretim tesislerine ve kamu projelerine uzanan geniş bir uygulama alanına dayanır. Büyük yapılarda uzun vadeli başarı çoğu zaman yalnızca kablo kategorisiyle belirlenmez. Doğru güzergah planı, kabinet disiplini, fiber ve bakır altyapının birlikte düşünülmesi, sonlandırma kalitesi, test sonuçları, etiketleme ve teslim dokümantasyonu projenin gerçek kalitesini ortaya koyar.
Kısa kontrol listesi
Yeni bir bina, ofis, kampüs veya tesis için yapısal kablolama planlanırken şu sorular mutlaka yanıtlanmalıdır:
- Bugünkü ve 3-5 yıl sonraki cihaz sayısı tahmin edildi mi?
- Hangi sistemler IP tabanlı altyapıya bağlanacak?
- Bakır ve fiber altyapı nerelerde birlikte kullanılmalı?
- Kabinet konumları bakım, enerji ve güvenlik açısından doğru mu?
- Her hat için test, etiketleme ve dokümantasyon planlandı mı?
- Wi-Fi access point, CCTV, telefon, kartlı geçiş ve diğer zayıf akım sistemleri aynı altyapı planında ele alındı mı?
- Gelecekte yeni kat, bina veya cihaz eklemek için yeterli kapasite bırakıldı mı?
- Proje tesliminde hangi teknik raporlar ve çizimler alınacak?
İlgili DataSET hizmetleri ve kaynaklar
Yapısal kablolama, DataSET'in temel uzmanlık alanlarından biridir. Konuyu daha detaylı incelemek için Yapısal Kablolama hizmet sayfasına göz atabilirsiniz.
Ağ sistemleri, veri merkezi, zayıf akım sistemleri ve sistem entegrasyonu ihtiyaçları olan projelerde kablolama altyapısının diğer disiplinlerle birlikte değerlendirilmesi gerekir. DataSET'in farklı sektörlerdeki uygulama deneyimini görmek için Referanslarımız sayfası da iyi bir başlangıç noktasıdır.
Yeni bir ofis, kampüs, tesis veya sistem odası altyapısı planlıyorsanız, ürün seçimine geçmeden önce ihtiyaç analizi, saha keşfi, kapasite planı ve dokümantasyon beklentilerini netleştirmek uzun vadeli maliyetleri azaltır.
